Артикул:
SW-mini
6 718 ₽
7 465 ₽
-10%
Экономия 747 ₽
Варианты цен
6 718 ₽
7 465 ₽
-10%
Экономия 747 ₽
Много
В корзину
Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя
Характеристики
Единица измерения
—
шт.
Ширина, мм
—
510
Высота, мм
—
380
Вес, кг
—
0.962
Размеры упаковки - высота, мм
—
380
Размеры упаковки - длина, мм
—
510
Все характеристики

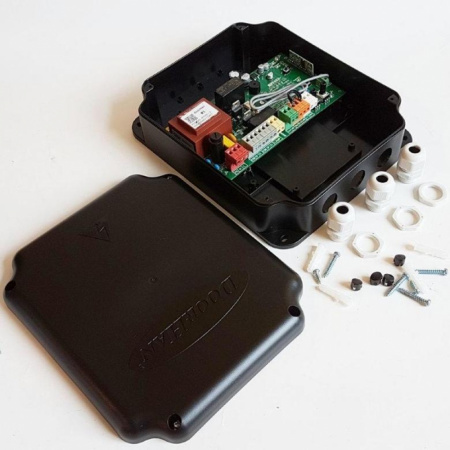

Блок управления для распашных приводов (плата + корпус), SW‑mini
Описание
SW‑mini — компактный блок управления DoorHan в пластиковом корпусе для линейных и рычажных приводов распашных ворот серий Swing и Arm. В состав входит электронная плата и герметичный корпус с прозрачной крышкой.
Блок обеспечивает базовый набор функций: управление одной или двумя створками, автозакрытие, регулировку усилия и времени работы, а также подключение основных устройств безопасности и сигнальной лампы.
Назначение
- Управление приводами распашных ворот DoorHan серий Swing и Arm на 230 В.
- Организация автоматического и ручного управления створками ворот.
- Подключение фотоэлементов, сигнальной лампы и внешних кнопок управления.
Преимущества
- Встроенный радиоприёмник на частоте 433,92 МГц с памятью до 60 пультов.
- Компактный корпус из ударопрочного пластика с резиновым уплотнением по периметру.
- Разноцветные клеммные колодки упрощают подключение проводов.
- Функция автозакрытия ворот через заданный интервал времени.
- Регулировка усилия, времени работы и задержки второй створки.
Основные характеристики
| Тип изделия | Блок управления для распашных приводов |
| Совместимые серии приводов | Swing, Arm (230 В) |
| Напряжение питания | 230 В, 50–60 Гц |
| Максимальная коммутируемая мощность | до 2,2 кВт |
| Потребляемый ток платы | ≈ 30 мА |
| Диапазон рабочих температур | от −40 до +55 °C |
| Класс защиты | IP54 (в собранном корпусе) |
| Встроенный радиоприёмник | 433,92 МГц, до 60 пультов |
| Корпус | Пластиковый, с прозрачной крышкой и уплотнителем |
Функциональные возможности
- Автоматическое закрытие ворот по таймеру.
- Раздельное управление створками и режим одностворчатых ворот.
- Подключение фотоэлементов и сигнальной лампы.
- Настройка усилия и времени хода приводов.
- Удалённая запись и удаление пультов дистанционного управления.
Компактный и удобный блок управления для типовых задач автоматизации распашных ворот на базе приводов DoorHan.
Документы
Инструкция (PCB-SWmini.pdf)
2,8 мб
|
