Артикул:
Shaft-120KIT
83 332 ₽
111 110 ₽
-25%
Экономия 27 778 ₽
Варианты цен
83 332 ₽
111 110 ₽
-25%
Экономия 27 778 ₽
Много
В корзину
Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя
Характеристики
Единица измерения
—
комплект
Ширина, мм
—
350
Высота, мм
—
200
Вес, кг
—
23.82
Двигатель, В
—
380
Диапазон рабочих температур, °С
—
-30...+55
Все характеристики

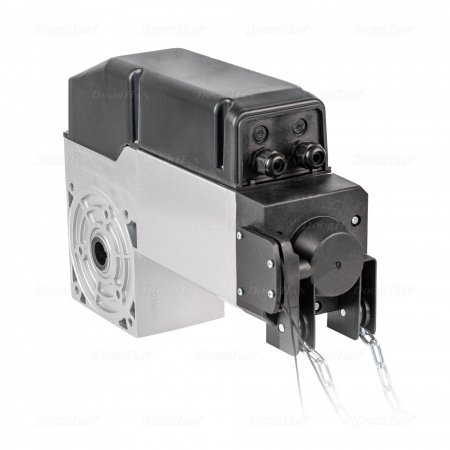

Комплект привода Shaft-120KIT для ворот весом до 550 кг
Назначение комплекта
Комплект привода Shaft-120KIT предназначен для автоматизации промышленных и противопожарных секционных ворот весом до 550 кг и площадью до 40 м².
Электромеханический вальный привод устанавливается на вал ворот и обеспечивает плавное и контролируемое перемещение тяжёлых полотен при высокой интенсивности эксплуатации.
Особенности Shaft-120KIT
- Мотор‑редуктор в масляной ванне обеспечивает большой ресурс работы и стабильную тягу под нагрузкой.
- Высокий крутящий момент 120 Н·м при мощности двигателя около 700 Вт позволяет уверенно работать с тяжёлыми воротами.
- Встроенный блок управления и трёхпозиционный пост Button‑3 упрощают монтаж, настройку и ежедневное управление воротами.
- Цепной редуктор с 12‑метровой цепью обеспечивает ручное открытие и закрытие ворот при отсутствии электропитания.
- Привод может устанавливаться непосредственно на валу ворот или через промежуточную цепную передачу TRANSCHAIN (опция).
Shaft-120KIT — мощный комплект вального привода DoorHan для промышленных и противопожарных секционных ворот весом до 550 кг, рассчитанный на интенсивную работу и тяжёлые условия эксплуатации.
Технические характеристики Shaft-120KIT
| Наименование | Комплект привода Shaft-120KIT |
| Модель | Shaft-120KIT |
| Производитель | DoorHan |
| Тип привода | Электромеханический вальный для промышленных секционных ворот |
| Максимальный вес ворот | До 550 кг |
| Максимальная площадь ворот | До 40 м² |
| Назначение | Промышленные и противопожарные секционные ворота с высоким, вертикальным или наклонным подъёмом |
| Напряжение питания | 380–400 В, 50–60 Гц |
| Потребляемая мощность | ≈700 Вт |
| Крутящий момент | 120 Н·м |
| Скорость вращения мотора | 1400 об/мин |
| Скорость вращения вала | 22 об/мин |
| Интенсивность использования | До 65 % |
| Диапазон рабочих температур | -30…+55 °C |
| Степень защиты корпуса | IP44 |
| Тип концевых выключателей | Кулачковые, основные и дублирующие |
| Система ручного управления | Цепной редуктор с аварийным расцеплением, 12 м цепи SH‑CHAIN |
| Длина кабеля поста управления | 8 м (пост Button‑3) |
| Габариты упаковки (В×Д×Ш) | примерно 200 × 520 × 350 мм |
| Вес упаковки | около 23,8–25 кг |
| Комплектация | Привод Shaft‑120, комплект крепления, крепёжный кронштейн, цепь SH‑CHAIN 12 м, пост Button‑3 с 8 м кабеля, документация |
| Варианты монтажа | На вал ворот или через промежуточную цепную передачу |
Документы
|
Единица измерения
|
комплект |
|
Ширина, мм
|
350 |
|
Высота, мм
|
200 |
|
Вес, кг
|
23.82 |
|
Двигатель, В
|
380 |
|
Диапазон рабочих температур, °С
|
-30...+55 |
|
Интенсивность использования, %
|
65 |
|
Класс защиты IP
|
44 |
|
Напряжение питания, В
|
380 |
|
Размеры упаковки - высота, мм
|
200 |
|
Размеры упаковки - длина, мм
|
520 |
|
Размеры упаковки - ширина, мм
|
350 |
|
Максимальный действующий момент, Нм
|
120 |
|
Максимальная масса полотна ворот, кг
|
550 |
|
Скорость вращения мотора, об/мин
|
1400 |
